- Arquitectura del PC

Componentes del ordenador

Básicamente, el hardware de un ordenador se compone de 8 piezas: Placa base, Microprocesador, Módulos de memoria, Tarjeta gráfica, Disco duro, Lector óptico, Fuente de alimentación y la Caja donde se montan todas estas piezas.

Placa Base

La placa base es la encargada de interconectar y dar soporte físico a todos los dispositivos internos del ordenador. Su importancia radica en que dependiendo de cual elijas estarás delimitando la capacidad del equipo. De ella dependen todos los demás, como por ejemplo, la cantidad de memoria RAM, el tipo de microprocesador, el número de puertos USB o el número de unidades de disco duro que puedes conectar.

placa base

Conectores SATA. El disco duro es el almacén de toda la información que contiene tu PC. Necesitas, por tanto una conexión que sirva de transporte a esos datos. Lo normal es que existan SATA's suficientes también para la grabadora de DVD.

Slots de memoria. La memoria RAM se inserta en unos conectores conocidos como slots de memoria. Las placas normales suelen tener entre dos y cuatro de estos elementos. De su número dependerá la cantidad máxima de memoria que podrás instalar.

Socket del procesador. El socket es el lugar donde se coloca el microprocesador. Éste te limita cual podrás usar. También que ventilador (cooler) podrás colocar.

BIOS. Es la encargada de ejecutar el programa que realiza el arranque de tu PC. Está, por tanto, asociada a la placa base ya que de este elemento dependen muchas de sus características.

Slots PCI. Es donde colocarás las tarjetas de expansión. Por ejemplo tu tarjeta gráfica se coloca en un slot PCIe.

Chipset. El chipset es el conjunto de circuitos que interconectan los elementos de la placa base.

Conectores: USB 2.0 y/o 3.0 para dispositivos externos, PS2 para ratón y/o teclado, VGA (DVI, HDMI o DP) para el monitor, etc. Todos ellos dependen del fabricante de la placa base.

Microprocesador

Es un circuito electrónico que actúa como unidad central de proceso de un ordenador, proporcionando el control de las operaciones de cálculo. Los microprocesadores también se utilizan en otros sistemas informáticos avanzados, como impresoras, automóviles, aviones etc.

El microprocesador es un tipo de circuito sumamente integrado. Los circuitos integrados, también conocidos como microchips o chips, son circuitos electrónicos complejos formados por componentes extremadamente pequeños (14 nm, 32nm,...) formados en una única pieza plana de poco espesor de un material conocido como semiconductor. Los microprocesadores modernos incorporan decenas de millones de transistores (que actúan como amplificadores electrónicos, osciladores o, más a menudo, como conmutadores), además de otros componentes como resistencias, diodos, condensadores y conexiones, todo ello en una superficie comparable a la de un sello postal.

micro

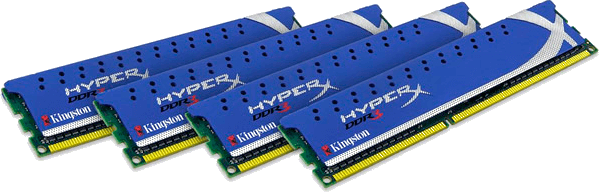

Memoria RAM

Como el microprocesador no es capaz por sí solo de albergar la gran cantidad de instrucciones y datos de un programa, pueden emplearse transistores como elementos de memoria en combinación con el microprocesador. Para proporcionar la memoria necesaria se emplean otros circuitos integrados llamados chips de memoria de acceso aleatorio (RAM, siglas en inglés), que contienen grandes cantidades de transistores. Existen diversos tipos de memoria de acceso aleatorio. La RAM conserva la información mientras esté encendido el ordenador. A día de hoy, lo normal son 4GB o más.

memoria ram

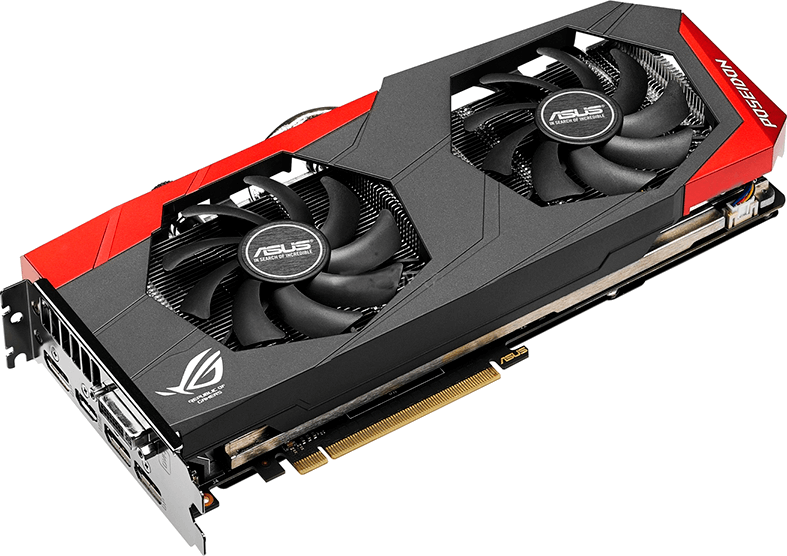

Tarjeta Gráfica

La mayoría de tarjeta gráficas se conectan a la placa base de tu ordenador y su utilidad principal es mostrar imágenes en el monitor. Las actuales son capaces de acelerar la creación de imágenes tridimensionales como ves en los juegos y la reproducción de vídeo.
Aunque lo normal es que tengan una sola salida, y por lo tanto sólo puedas usar una única pantalla, cada vez es más común ver adaptadores de este tipo capaces de conectarse hasta a cuatro monitores de manera simultanea.

La tecnología de estos dispositivos ha evolucionado de forma pareja a la de los juegos. No fue hasta la aparición de los primeros juegos en 3D el momento en el que las gráficas no sufrieron una mejora considerable. Antes de la aparición de las tarjetas aceleradoras el procesador era el único encargado de ejecutar todas las operaciones. Por desgracia, la creación de mundos tridimensionales es algo muy costoso para un solo micro.

vga

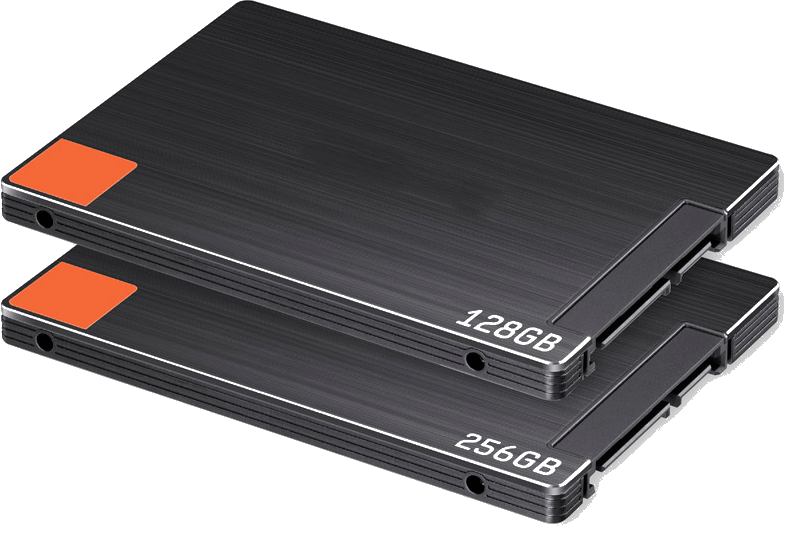

Disco de almacenamiento

En la actualidad si queremos mejorar nuestro ordenador todo pasa por elegir una buena unidad de estado sólido (del inglés Solid State Drive) que se caracterizan por una alta velocidad de transferencia de datos (hasta 10 veces más) y unos tiempos de acceso mínimos a la información.

ssd

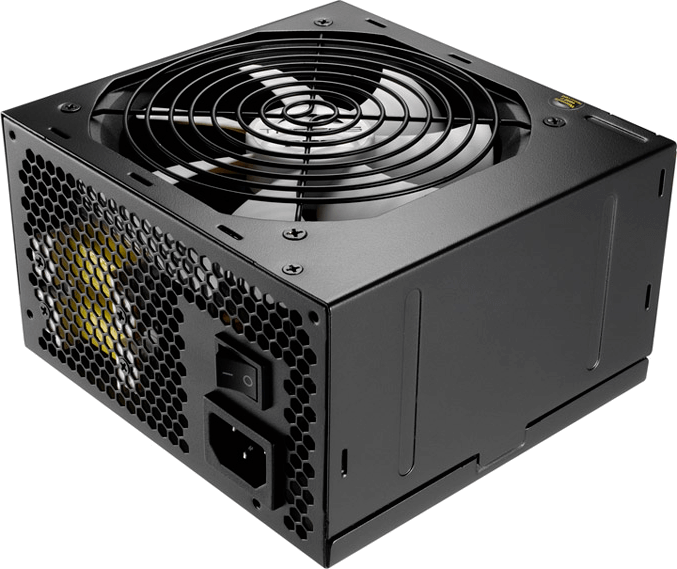

Fuente de Alimentación

Todo PC que queramos montar no estará completo sin una fuente de alimentación, y es necesario dedicar tiempo a elegir la mejor para nuestras necesidades.

fuente

Caja

Uno de los elementos básicos que necesitamos en todo PC es una caja en la que colocar todos los componentes. Vienen en distintas formas y tamaños, y por lo general cuanto mejor ventilada sea, más "exclusivo" sea su diseño, resistente, y fácil de montar nuestros componentes, más cara será.

caja
